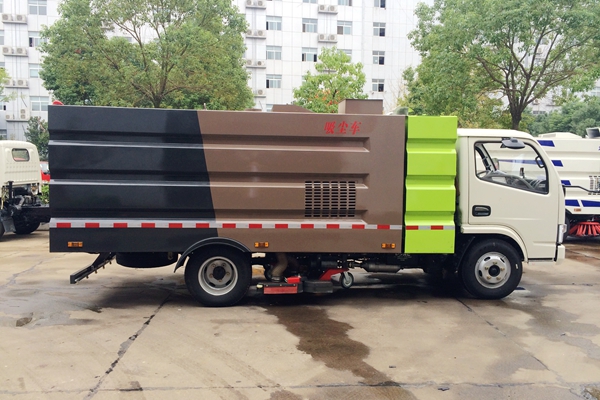

干湿两用吸尘车的操作使用说明书

特 别 提 示

一、 当干湿两用吸尘车进行“干式（晴天清扫作业）”或“湿式（雨天清扫作业）”时，应将风道转换风门手柄逆时针旋转并固定在远离除尘箱的一侧，除尘箱风门打开，此时，干湿两用吸尘车处于“干式（晴天清扫作业）状态”；反之，干湿两用吸尘车处于“湿式（雨天清扫作业）” 状态。

二、 除尘箱滤筒严禁接触水及油污。

三、 吸嘴滚轮着地时，严禁倒车和急转弯。

除尘器清灰特别说明：

每个月须外接气源对滤筒进行恢复性清理1**2次。清理后，滤筒皱褶之间无夹尘及灰尘结块。具体方法是：启动副发动机→吸嘴降**地面→举升垃圾箱并支好安全撑杆→将贮气罐下端的快速接头与外界空气压缩机（如用户没有现存的空压机，请另购，供气量≥170L/min即可）联接，打开气阀，供气**0.7MPa～0.8 MPa（不得超过0.8 MPa，以免对脉冲电磁阀造成过早损坏）→放下安全撑杆及垃圾箱→副发动机的钥匙启动开关旋到“工作位”（即接通电源） →脉冲除尘旋钮旋到“开”，脉冲清灰20-30分钟即可→干湿两用吸尘车恢复原状并移走→清理震落到地面的灰尘。

附注：

⑴ 干湿两用吸尘车干扫作业时，脉冲除尘旋钮需旋**“开”；停止清扫作业时，脉冲除尘旋钮旋“关”，使ZEN停止工作。ZEN工作程序出厂前设置好，非专业人员不得随便调整；

(2) 干湿两用吸尘车干扫作业时，副发动机转速以1900-2200rpm为宜；

(3) 干湿两用吸尘车停止清扫作业后,利用贮气罐的余气进行脉冲清灰,不但效果显著而且降低能耗，但需将震落到地面的灰尘通过风机抽吸到垃圾箱里。

1.1新车的使用

为使干湿两用吸尘车达到应有的性能指标和延长使用寿命，新干湿两用吸尘车在使用初期须进行磨合。驾驶操作人员应仔细阅读干湿两用吸尘车使用说明书，并掌握该干湿两用吸尘车的操作、维护规定。
    汽车底盘行驶磨合里程为1000公里。请用户参阅配套的汽车底盘使用说明书的规定进行磨合，并进行磨合后的保养，如清理空气滤清器滤芯、更换发动机机油等。
    干湿两用吸尘车专用工作装置和副发动机的磨合期为10小时。磨合期内，副发动机工作转速不得超过2000r/min，应避免副发动机超速运转、骤然加速和减速。 每吸扫1小时，,垃圾箱举升卸料1次，吸嘴循环动作1次。磨合期间，注意检查各部分有无异常振动、噪声和漏油、漏水、漏气现象，风机传动皮带、液压泵和空压机传动皮带是否打滑，各电控开关和仪表指示是否正常。
    磨合结束后，清理副发动机空气滤清器滤芯，更换副发动机机油和液压油，并排除磨合过程中出现的故障。

1.2　操作及注意事项

1.2.1　出车前检查

1.2.1.1　检查轮胎螺母、各紧固螺栓及销轴的固定是否松动，检查轮胎外观及气压；吸嘴支承轮是否过度磨损，垃圾箱各接口密封件及吸管是否损坏。

1.2.1.2　检查整车有无漏油、漏水、漏气现象。

1.2.1.3　检查主、副发动机燃油、冷却水、机油面及制动液、液压油、空压机油面，要时添加。

1.2.1.4　启动主发动机后，听其运转是否正常，查看汽车仪表、灯光、行车制动、驻车制动等是否正常。

1.2.1.5　启动副发动机后，听其运转是否有异常振动或杂音, 查看作业装置仪表和 示灯、音响是否正常，检查风机传动皮带、液压泵、空压机传动皮带张紧情况，操纵各工作装置动作是否灵活，吸嘴离地间隙是否恰当，垃圾箱后门能否关紧。

1.2.1.6　检查结束后，垃圾箱处于回位，吸嘴、处于收缩、提升位置，各电控开关处于中位或关停位，副发动机熄火。

1.2.2　作业操作

1.2.2.1　晴天清扫时，将风门手柄逆时针旋转并固定在远离除尘箱一侧，使除尘箱风门打开；而雨天清扫时，风门手柄应顺时针旋转并固定在靠近除尘箱的一侧，使除尘箱风门关闭。（完成上述工作宜在干湿两用吸尘车出发前进行，此时经取力器接合，由底盘发动机驱动油泵工作，举升垃圾箱到位，支好安全撑杆，将风门手柄旋转到晴天扫或雨天扫的位置，然后将安全撑杆、垃圾箱恢复到原状，即干湿两用吸尘车准备出发。）

1.2.2.2　干湿两用吸尘车行驶**作业路段后，车辆停驶，变速杆处于空档位置，提起手制动杆。

1.2.2.3　打开箭头灯开关，打开 示灯。

1.2.2.4　踩下副发动机离合器不松，将副发动机启动钥匙拧到“启动”位置，启动副发动机，副发动机启动后，应迅速将钥匙转到工作位置，并使之处于怠速运转状态。此时操作“吸嘴升降控制开关”，使吸嘴下降到接地位置后方可缓慢松开离合器踏脚板。发动机处于怠速成运转状态后，“发电指示灯”、“机油压力报 灯”将熄灭。

1.2.2.5　将副发动机手油门操纵杆逐步向上拉起， 在副发动机转速表指示为1500rpm时停留半分钟，如无异常振动现象，再将手油门操纵杆继续向上拉到工作位置（副发动机转速表指示为1900～2200rpm）。

1.2.2.6　通过驾驶室后玻璃观察气压表，当达到0.7～0.75MPa时，旋转“左吸嘴伸缩控制开关”或“右吸嘴伸缩控制开关”，使左吸嘴或右吸嘴伸出（如果干湿两用吸尘车采用全模式作业，通过伸缩控制开关，使左、右吸嘴均伸出。右模式作业仅右吸嘴伸出，左吸嘴收**；左模式作业，仅左吸嘴伸出，右吸嘴收**）。然后将“脉冲控制开关”旋到“开”位置，即脉冲电磁阀工作，除尘器进入除尘状态。

1.2.2.7　按底盘车操作规定驾驶干湿两用吸尘车起步、行驶，根据路面清洁情况掌握合适的清扫速度、进行清扫作业。并监视各种仪表(清扫速度3～10km/h，保洁速度10～15km/h)。

1.2.2.8　干湿两用吸尘车清扫作业完成后，先将脉冲控制开关旋到“关”的位置，脉冲电磁阀停止工作，再将手油门操纵杆向下拉，使副发动机处于怠速运转状态，此时缓慢踩下离合器，使风机脱离副发动机驱动，直**风机停止，方可操作“吸嘴升降控制开关”，将吸嘴提升到位；然后通过伸、缩控制开关将左吸嘴或右吸嘴收缩到位。再将副发机启动开关旋到“停止”位，副发机停止工作；松开离合器踏脚板，干湿两用吸尘车准备开往垃圾卸料地点卸料。（注意：只有在风机停止旋转工作的状况下，方可提升吸嘴和举升垃圾箱，否则，含尘气流会通过吸嘴反吹管和垃圾箱接口吹出，污染环境）

1.2.2.9　干湿两用吸尘车行驶到垃圾卸料地点后，变速杆处于空档位置，提起手制动杆，踩下底盘车离合器（直**取力器接合好后方松开），通过向下推动操纵杆，取力器接合，在底盘发动机怠速运转状况下驱动油泵工作；同时将“副发机启动开关”钥匙旋到“工作”位（即接通电源），然后先将垃圾箱后门控制开关旋向“开”， 使后门打开；再将喷淋泵控制开关旋向“开”，喷淋装置开始喷淋压尘；接着再将垃圾箱控制开关，旋向“升”，使垃圾箱倾翻，卸料结束后，将喷淋泵控制开关旋向“关”，垃圾箱控制开关旋向“降”，再将垃圾箱门控制开关旋向“闭”位，将垃圾箱后门关闭锁紧。此时，踩下底盘车离合器（直**取力器接合好后松开），通过向上推动操纵杆，使取力器分离。**此，干湿两用吸尘车准备离开卸料地点。
