城市护栏清洗车高压水路系统型式及注意事项

护栏清洗车高压水路系由高压柱塞泵及管网系统组成，由副发动机带动做功，护栏清洗车高压水泵一般采用进口柱塞式高压水泵，作业过程由副发动机→传动轴→分动箱→联轴器驱动。通常水泵较高转速为1450r/min，为了安全起见，禁止超转速使用，水泵由副发动机通过分动箱传动，当副发转速为 2200r/min时，水泵转速为1450r/min。在驾驶室电控箱上设有副发转速表及副发转速超速报 （ 示 灯及蜂鸣报 器），通过副发转速控制水泵转速，当报 时，应及时降低副发转速。

护栏清洗车水泵压力安全装置：高压水路系统中设有双重安全保护，安全阀压力己调定为14MPa,喷抢自动卸荷阀压力已调定为12Mpa，严禁随意调动，要时应请专业维修人员调整。

护栏清洗车水泵的润滑：水泵曲轴润滑室使用埃索EP220号润滑油。为飞溅润滑式（冬夏通用）。换油时间为工作50h后，以后正常工作状况下，每工作500h须换油一次，否则将影响水泵寿命。换油时先从水泵下部放油塞处放尽旧油，并用轻柴油冲洗干净，再从水泵上面加油噻（透气塞）处加油**透明油位塞上部2/3处（不允许随便拆卸油位塞）。

护栏清洗车水过滤器：在副车架右侧装有高压水泵吸水过滤器。滤网的过滤精度为120目，水滤外壳下部设有排污阀。 每班加水时，适当打开水滤排污阀冲出滤网外的部分污物。每工怍2〜3个工作日，应拆下水滤器外侧冲洗滤网。如发现滤网或外壳O型密封圈（外径133×3.55）有破损情况，须立即更换。滤网固定面及外壳O型圈密封面须拧紧、保证密封。水滤不密封及滤网堵塞无水都将引起水泵振动，损坏水泵。

护栏清洗车高压水路控制：高压水路为逻辑电路集中控制。启动副发前，将**工作水路关闭，此时，水泵卸荷阈将自动 幵启（压力水回水箱），确保水泵卸荷起动，当任一工作水路开启时，水泵卸荷阀将自动关闭；当**工作水路关闭时，卸荷阀自动开启。提示：当需使用手持喷抢时，应先将喷抢开关旋**“关”位’再连接好软管快速接头，然后将 喷抢开关再旋**“开”位。

护栏清洗车高压水泵、水路的放水与防冻：冬季结冰期之前或封存清洗车时（长期停用时）应放尽水箱、水管、水阀（**水阀应置幵启 位，以免冻裂阀体）及水滤器中的水。放完水后，打开喷水开关，启动副发动机，带动水泵运行约6〜 8秒钟（不允许超时，参阅水泵说明书），以排出水泵柱塞腔中存积的水（提示:本车设有高压水泵 无水自动保护电路。当水箱水位传感塞无水时，信号电路将控制副发动机不启动，此时应将水位塞插线与外壳短接，副发动机即可启动。泵头中的积水排除后，应立即关闭副发动机，将水位塞插线复位。再将各路水阀依次打开，用专用吹气管的一端与车体右侧的胶管卷盘上部的三通转换接头连接，另一端与外接气源连接，利用手动吹气开关控制气路，向各水路及喷嘴中吹气，吹净残余水。如果泵已被冻上或出现冰冻现象，不允许运行水泵，除非整个系统己解冻。

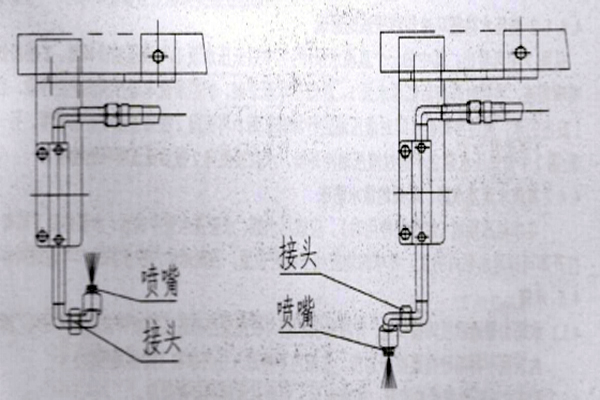

护栏清洗车左、右角喷：角喷结构(见图6),如图6所示，旋动接头，可调节喷嘴的冲洗方向及对地面的倾角，旋动喷嘴可调节喷嘴扇形水面的方向。

a冲洗本车道                  b 冲洗路沿及外车道

 图6  角喷结构图

护栏清洗车左外角喷、左后角喷：根据护栏座墩高度或双黄线宽度，用万向球头调节喷嘴角度，用于高压冲洗护栏座墩、双黄线。

护栏清洗车高压喷抢：手持式喷抢与卷盘总成连接，应停车使用，护栏清洗车高压喷抢为手持式喷抢，可进行定点灵活冲洗，如定点冲洗城市雕塑交通标志、交通路牌、广告牌等。
