东风天锦洗扫车电控系统控制盒面板的认识

东风天锦洗扫车是一款多功能清洗扫路车，其操作简单，另外还可以定制一键操作，通过一键按钮控制车辆的扫盘、吸盘、喷水杆的工作，同时也可以一键收回所有装置，但对于旧款式的东风天锦洗扫车部分朋友还不是很懂，现在由程力专用汽车股份有限有限公司带你认识东风天锦洗扫车的控制面板，认识并掌握了这些技巧后，相信你能够很快熟悉你的洗扫车。

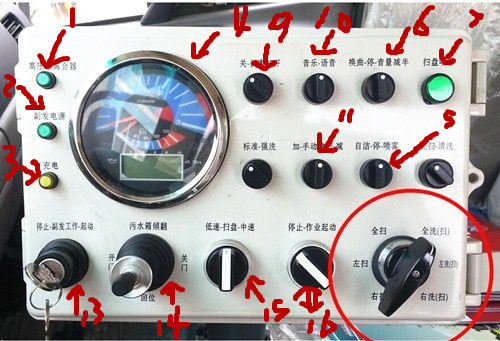

以下为洗扫车控制面板示意图：

1：泵离合器” 灯亮：高压水泵离合器接合，高压水泵工作、供水。 灯不亮：高压水泵离合器分离，高压水泵不工作、不供水

2：副发电源”指示灯 灯亮：“停止-副发工作-起动”旋钮处于“起动”或“副发工作”位置 灯不亮：““停止-副发工作-起动”旋钮处于“停止“位置。

3：“充电”指示灯 灯亮：副发动机发电机不给蓄电池充电。 灯不亮：副发动机发电机给蓄电池充电。

4：发动机转速机、油压力、水温”表

1.） 显示副发动机的工作转速和累计工作时间。

2.） 显示副发动机机油压力。机油压力为在0.2～0.4MPa时为正常,低于0.2MPa或高于0.4MPa时为不正常,应查找原因,排除故障.

3.） 显示副发动机冷却水温度.水温在90℃以下为正常。水温在90℃～95℃，可短时间工作。发动机水温不得超过95℃。

5：自洁-停-喷雾”旋钮开关 自洁：开启垃圾箱字节水路，自动进行垃圾箱内部清洗。 停：停止。自洁水路和手持喷枪水路都关闭。 喷雾：开启后喷雾和手持喷枪水路。后喷雾与手持喷枪另用手动阀控制。

6：“换曲-停-音量减半”选择开关 换曲：语音报 器有6种音乐可供选择，触发一次换一**歌曲。 音量减半：将语音报 器音量减低一半。

7：扫盘喷淋”按钮开关 按下，指示灯亮，扫盘旋转时喷淋泵启动，扫盘喷淋。

8：洗扫-清洗”选择开关 洗扫：对应转换开关选择模式为“左洗扫”、“右洗扫”、“全洗扫”。 清洗：对应转换开关选择模式为“左洗”、“右洗”、“全洗”。

9：仪表灯”选择开关 开：顺时针旋**右侧位置，仪表灯亮起。 关：逆时针旋**左侧位置，仪表灯熄灭。

10：音乐-语音”旋钮开关 音乐：作业时用音乐提醒周边人员注意作业车辆。 语音：作业时用语音提醒周边人员注意作业车辆。

11：“加-手动油门-减”旋钮开关 加：手动提高副发动机转速。 减：手动降低副发动机转速。

12：“标准-强洗”旋钮开关 标准：控制副发动机，作业时以1800r/min的转速运转。 强洗：控制副发动机，作业时以2000r/min的转速运转。

13：“停止-副发工作-起动”钥匙开关 停止：关停副发动机，副发动机处于停机状态。 副发工作：副发动机预热，副发动机处于工作状态。 起动：钥匙拧**此位副发动机起动，松手后自动回到“副发工作”位置。

14：污水箱倾翻”互锁操纵摇杆开关 开门：打开垃圾箱后门。 污水箱倾翻：将垃圾箱顶起向后倾翻。 关门：关闭垃圾箱后门。 回位：将垃圾箱放下，回复到水平位置。

15：“低速-扫盘-中速”选择开关 低速：控制扫盘以60r/min的转速运转作业。 扫盘：控制扫盘以100r/min的转速运转作业。 中速：控制扫盘以80r/min的转速运转作业。

16：“作业起动-停”选择开关 作业起动：根据选定的作业模式，按程序启动作业机构作业。 停：停止作业并按程序收回作业机构。

17：作业模式转换开关 全洗扫：左右清扫和清洗机构都参与作业，高压水泵离合器接合。 左洗扫：左清扫和清洗机构参与作业，高压水泵离合器接合。 右洗扫：右清扫和清洗机构参与作业，高压水泵离合器接合。 全洗：左右清洗机构参与作业，高压水泵离合器接合。 左洗：左清洗机构参与作业，高压水泵离合器接合。 右洗：右清洗机构参与作业，高压水泵离合器接合。 全扫：左右清扫机构参与作业，高压水泵离合器分离。电动水泵开启。 左扫：左清扫机构作业，高压水泵离合器分离。左电动水泵开启。 右扫：右清扫机构作业，高压水泵离合器分离。右电动水泵开启。
